SG三相干式變壓器規格型號及安裝尺寸
|
規 格
|
輸入電壓
|
輸出電壓
|
不帶機箱尺寸/
重量
|
帶機箱尺寸/重量
|
|
SG-5 KVA
|
690V
660V
600V
480V
460V
400V
380V
220V
200V
可根據客戶要求訂制
|
380V
220V
210V
208V
110V
36V
可根據客戶要求訂制
|
30×15×25/35
|
45×25×30/56
|
|
SG-6KVA
|
30×16×25/40
|
45×25×30/64
|
|
SG-7KVA
|
35×15×30/45
|
50×25×35/80
|
|
SG-8KVA
|
35×16×30/55
|
50×25×35/80
|
|
SG-10KVA
|
42×21×42/90
|
60×32×65/130
|
|
SG-15KVA
|
52×24×52/135
|
70×35×77/185
|
|
SG-20KVA
|
52×24×52/180
|
70×35×77/220
|
|
SG-30KVA
|
55×28×65/220
|
80×40×87/260
|
|
SG-40KVA
|
61×30×65/265
|
90×50×95/320
|
|
SG-50KVA
|
61×30×65/295
|
90×50×95/360
|
|
SG-60KVA
|
70×32×66/370
|
100×50×105/440
|
|
SG-80KVA
|
70×32×67/450
|
100×50×105/530
|
|
SG-100KVA
|
75×35×68/490
|
100×50×105/570
|
|
SG-120KVA
|
75×35×68
|
100×50×105/600
|
|
SG-150KVA
|
85×37×68
|
120×65×115/690
|
|
SG-180KVA
|
95×45×83
|
120×65×115/930
|
|
SG-200KVA
|
95×45×83
|
120×65×115/1010
|
|
SG-250KVA
|
95×45×83
|
120×65×115/1180
|
|
SG-300KVA
|
105×45×95
|
120×70×125/1450
|
|
SG-320KVA
|
105×45×95
|
130×50×135/1490
|
|
SG-350KVA
|
105×45×95
|
130×50×135/1600
|
|
SG-400KVA
|
115×55×105
|
140×60×145/1700
|

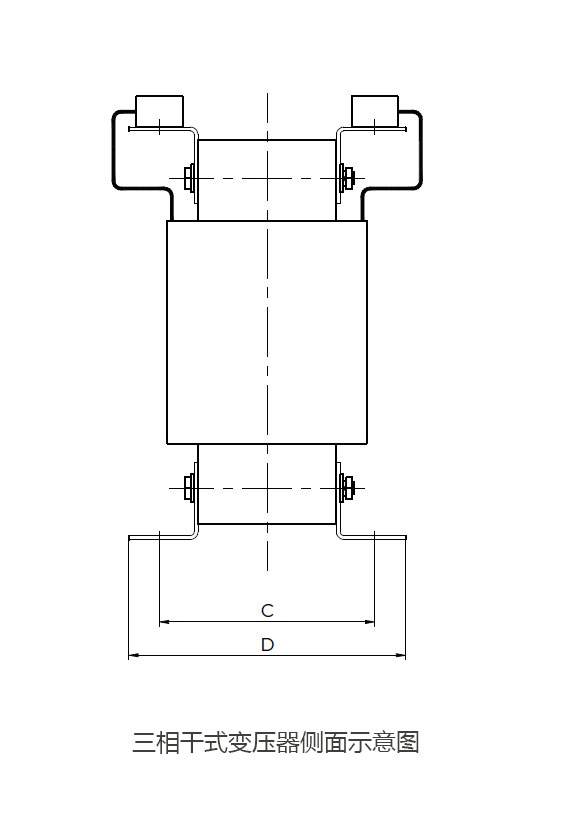

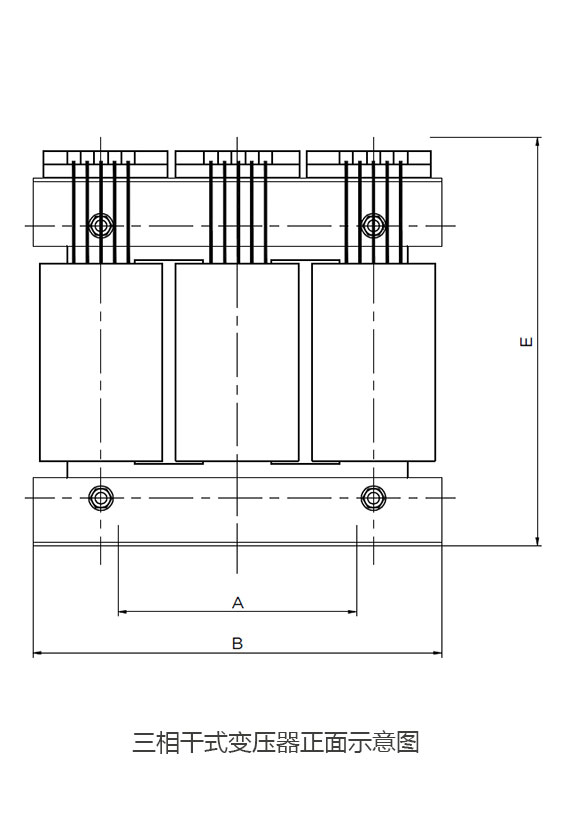

*標注尺寸參考左圖圖紙
*產品尺寸僅供參考，可依據客戶需求設計生產不同規格型號的三相干式變壓器三相隔離變壓器。
|
SG三相干式變壓器國家標準
|
GB 6450-1986
|
|
|
GB 1094-1996
|
|
|
GB 10237-1998
|
|
|
GB 19212.3-2006
|
|
|
GB/T 10228-1997
|
|
|
GB/T 17211-1998
|
|
國際標準
|
IEC 726
|
|
行業標準
|
JB/T 8750-1998
|
SG系列三相干式隔離變壓器的主要作用：
1.電氣安全隔離
2.改變電壓等級
3.克服中心點漂移，改善供電不平衡
4.防浪涌沖擊及濾波功能。
三相干式隔離變壓器技術參數
1、使用頻率：50HZ；
2、輸入三相380V，輸出三相380V（輸入輸出電壓可以按用戶需求制作）；
3、空載電流：＜4% ；
4、耐壓強度：20O0V / min無擊穿；測試儀器：YZ1802 耐壓試驗儀（20mA) ；
5、絕緣等級：F級（130℃）
6、絕緣電阻：≥50MΩ；
7、連接方式：△／Yo （根據用戶需要選擇接法）；
8、過載能力：2倍的額定電流維持一分鐘
9、電氣強度：鐵心-繞組3500VAC/50HZ/10mA/60s無飛弧擊穿
10、波形失真：無附加波形失真
11、執行標準：GB19212.1-2003 GB/T10228-1997 JB/T9646-1999
12、效 率：≥95%
13、線圈允許溫升：1OOK；
14、散熱方式：強制風扇風冷；
15、噪音系數：＜55dB
16、常規機箱顏色：RAL7032, 單開門（左開門或右開門可選擇）。機箱面板需加裝表頭、指示燈等裝置。機箱固定方式為腳鐵。輸入輸出接線方式為前門開門即可接線。輸入輸出布線方式為地槽式。
三相干式變壓器工作環境
1、-10℃～+45℃，最高月平均氣溫不超過35℃ ，相對濕度＜90%
2、海拔高度：不超過2500米。
3、避免遭受雨水、濕氣、高溫、高熱或直接日照。其散熱通風孔與周邊物體應有不小于40cm的距離。
4、防止工作在腐蝕性液體、氣體、塵埃、導電纖維或金屬細屑較多的場所。
5、防止工作在振動或電磁干擾場所。
6、避免長期倒置存放和運輸，不能受強烈的撞擊。

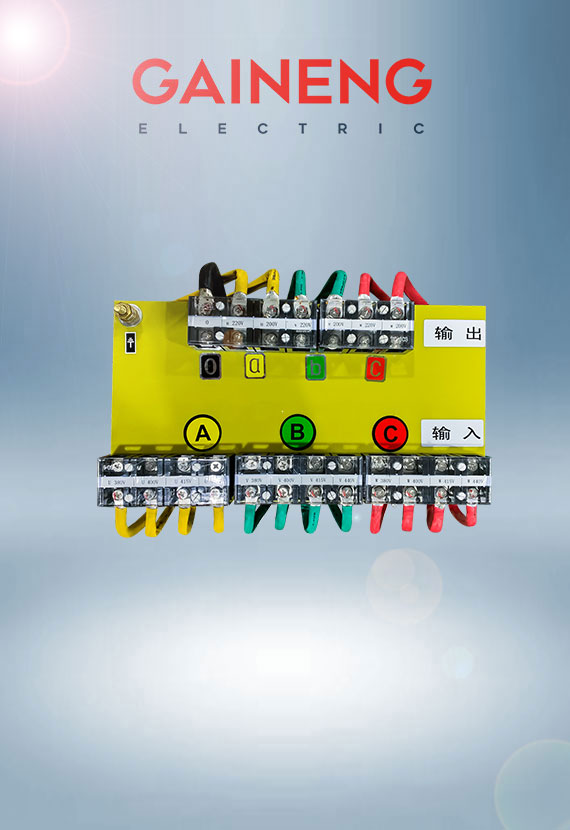

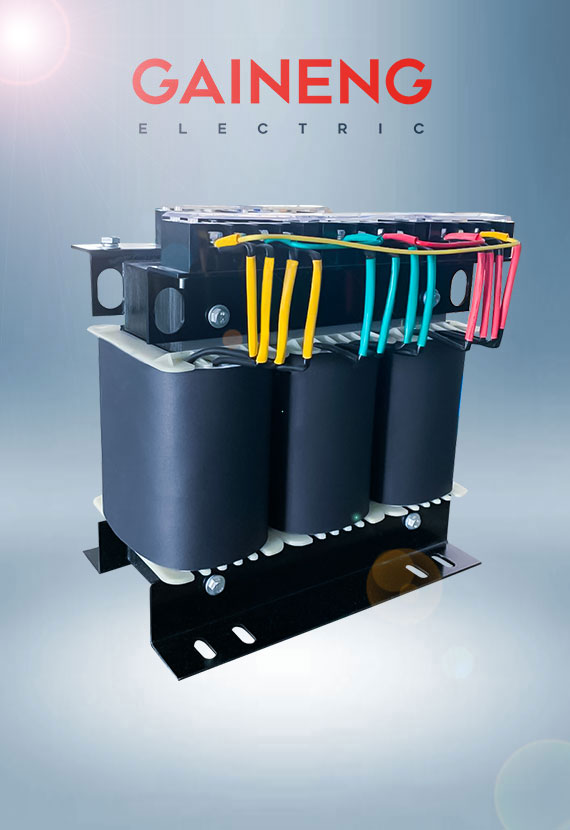

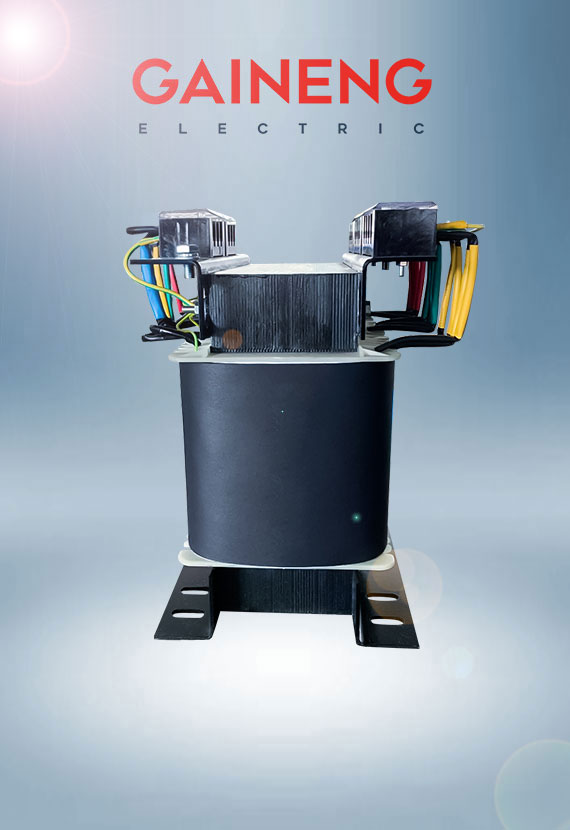

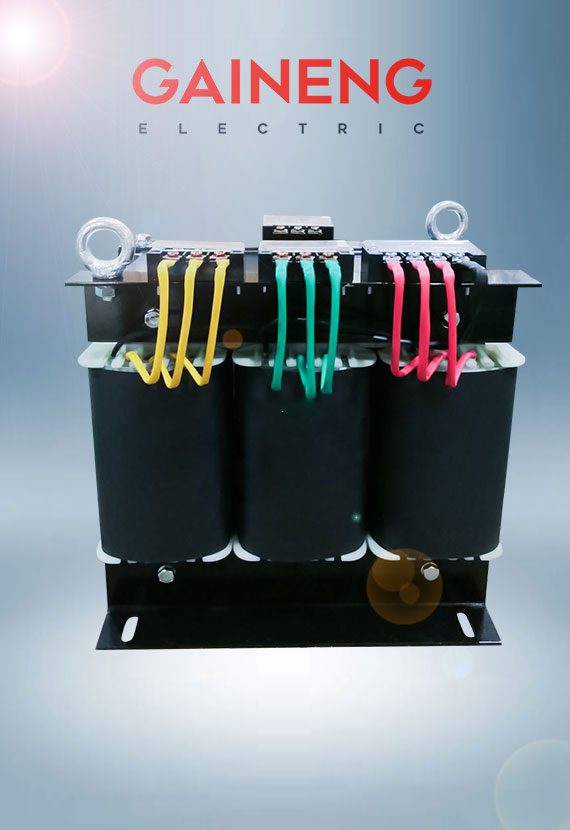

SG干式變壓器特點
1、科學合理的設計，將電壓變動率控制在1~1.5%以內。
2、采用優質全新硅鋼片制做，有效減少鐵損，提高效率。
3、采用高度耐溫優質線材制做，自身損耗降至最低，大大提高功效。
4、采用H級絕緣， 耐高溫絕緣材料，提高了耐高壓強度、絕緣等級，延長使用壽命。
5、高效率設計，達98%以上。
6、專利外觀設計，美觀、新穎，功率密度大，體積小，空間使用率高。
7、產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控報警系統、轉向輪等，以便移動。
